自 19 世紀發明白熾燈泡以來，照明設備變得更亮、更小、更高效、更專業。發光二極管 (LED) 于 20 世紀 60 年代末進入市場，是自愛迪生發明原始燈泡以來最重要的發展之一。

LED 技術為白熾燈泡提供了更高效的替代品，但制造成本使得早期版本對于許多設計來說過于昂貴。隨著 LED 技術的采用，半導體制造變得更加精簡，最終使 LED 更便宜、更易于使用。半導體制造（其中大部分針對 LED 和晶體管開發進行了優化）專注于制造更小、更高效的設備。板上芯片 LED (COB LED) 是這種緊湊、高效半導體制造的成果之一。

COB 和 SMD LED 之間的區別

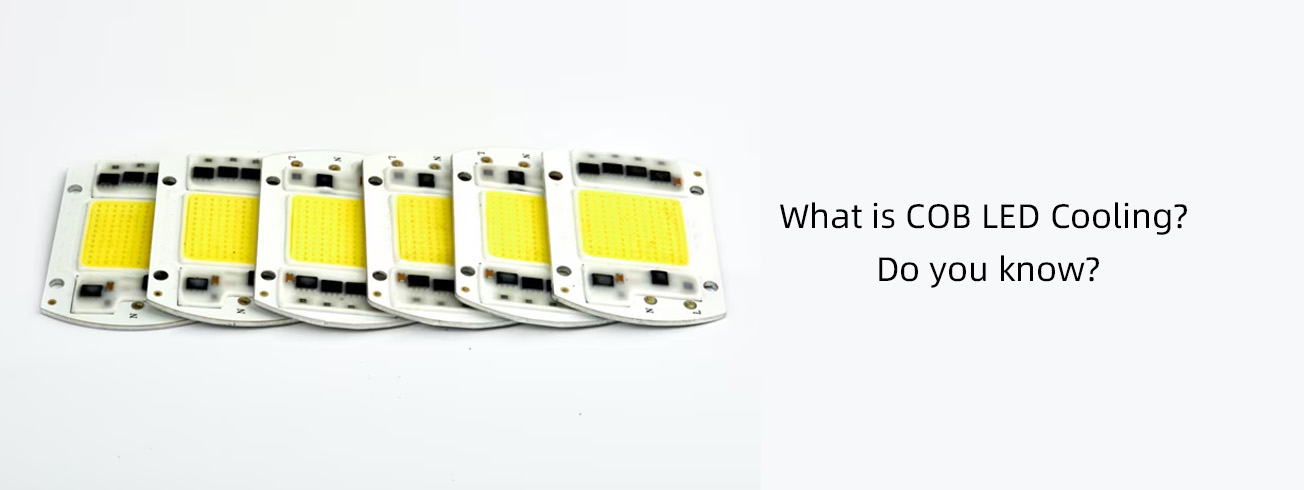

COB LED 具有許多 LED 芯片，這些芯片融合并集成到印刷電路板中。電路板利用單個電路同時為 LED 芯片供電。表面貼裝二極管 (SMD) LED 使用許多獨立電路為單個二極管供電。

使用 COB LED 的主要優勢是其二極管密度。二極管密度是衡量單個區域內可安裝多少個二極管的標準。COB LED 通常有九個或更多二極管以矩陣配置排列，所有二極管都使用相同的電路供電。雖然這種設置限制了 LED 的變色能力，但它也允許極高密度的照明和比 SMD 選項更高的效率。有些人將 COB LED 稱為 LED 模塊，因?yàn)樗鼈冊诩夹g(shù)上是單個板封裝上許多二極管的模塊集合。

管理 COB LED 溫度

如果將 COB LED 納入設計中，則必須了解 LED 板的冷卻要求。LED 模塊對于照明應用（例如道路和停車照明）非常高效且有利，但在管理其熱負荷方面，它們會帶來重大的設計挑戰。COB LED 是高功率組件，因此會產生高溫。

調節 COB LED 熱量

COB LED 的冷卻與任何其他類型的冷卻類似，但 COB LED 由于體積小、功率大而發熱量大。這種組合對電氣或機械工程師來說是一個重大挑戰，因?yàn)楦邿嵩O(shè)備依賴于被動或主動冷卻方法，或兩者結合。鑒于 COB LED 的高熱輸出能力，工程師使用主動冷卻方法，例如：

· 液體冷卻

· 熱管

· 風扇散熱器

· 合成噴射冷卻

在使用大功率 LED 的批量生產設備中，可能會在設備中內置被動熱管理設備，例如集成在路燈柱頭中的散熱片。被動冷卻不需要額外的能量來冷卻 COB LED，但這是一項復雜的工作。被動冷卻設計必須經過精心設計，以確保最低結溫得以實現。
