什么是 COB LED 技術？這項最新創新已經對照明和顯示行業產生了重大影響。然而，盡管它可以提供改進，尤其是 LED 顯示器，但許多人仍然不熟悉它。請繼續閱讀以了解什么是 COB LED 技術、它的工作原理以及為什么它是未來的發展方向，或者繼續訪問 ViewSonic 最新的 COB LED 顯示解決方案。COB LED 或板載芯片發光二極管是 LED 技術領域的最新創新。它提供了許多改進，并已在照明和 LED 顯示設備等幾個關鍵領域掀起波瀾。盡管更高的可靠性、能源效率和圖像質量定義了最突出的優勢，但許多客戶仍然不熟悉 COB LED 顯示技術及其實際工作方式。在本文中，我們將探討板上芯片 LED 技術的含義、它與顯示設備的關系以及它與其他成熟的 LED 封裝技術的區別。我們還將詳細討論上述 COB 方法的主要優勢。

COB LED 技術說明

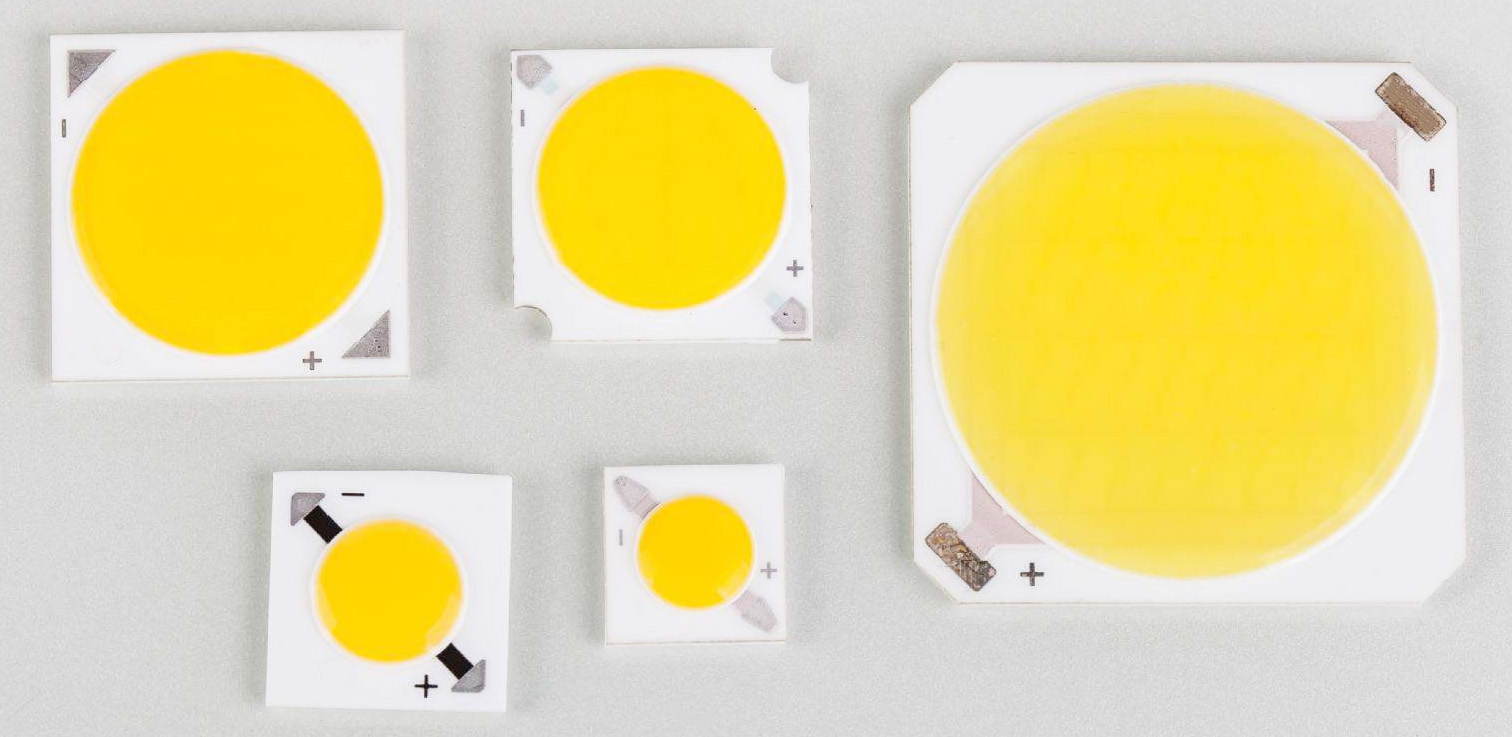

板上芯片 (COB) 技術是一種將紅、綠、藍芯片直接安裝到印刷電路板 (PCB) 上的方法。將裸芯片直接封裝到 PCB 上可實現更高的芯片密度，同時創建平坦均勻的 LED 表面。三種顏色值的組合使芯片能夠?qū)崿F(xiàn)更高的色域并復制逼真的圖像。

換句話說，使用 COB LED 技術，可以放置在顯示器任何給定區域中的 LED 數量遠遠高于其他 LED 封裝方法，例如表面貼裝二極管 (SMD) 和雙列直插式封裝 (DIP)。

占用電路板上更少的空間而無需任何鍵合線，可以實現更緊密的像素間距。另一方面，像素間距越緊密，分辨率越高。這是 COB 在 LED 封裝領域取得突破的原因之一。提高顯示器圖像質量、可靠性和能源效率的潛力巨大，并將在未來的各種應用中得到進一步探索。

SMD 與 COB 封裝技術

在最新的 COB LED 技術出現之前，使用 LED 的顯示設備依賴于其他 LED 封裝工藝。最常見的兩種類型是 SMD 和 DIP。由于 SMD 提供了卓越的密度和陣列功率，它很快成為 LED 顯示器最受歡迎的選擇。

SMD 技術的工作原理是使用鍵合線將組件安裝在 PCB 表面上。這是使用焊接機完成的，該焊接機將熱量和壓力施加到接頭以創建永久連接。雖然這最初代表了比其他技術更大的改進，但如果焊接控制不準確，則連接中出現弱點的風險更大。它們可能太弱或太強，導致失敗。

此外，SMD 組件更容易受到外部因素（如熱量和濕度或碰撞）的損壞。由于元器件安裝在電路板表面，因此它們暴露在環境中，很容易受到外部因素的損壞。

相比之下，COB 技術使用粘合劑將元器件粘合到電路板上，這可以提供更堅固、更可靠的連接。這使得 COB 技術不易因外部因素和焊接問題而出現故障。不需要鍵合線也是實現更精細像素間距的原因。

最后，SMD 技術通常僅限于大于 0.5 毫米的元器件，而 COB 技術可以用于更小的元器件，尺寸小到幾微米。

COB LED 技術的優勢

了解了什么是板載芯片技術以及 COB LED 技術與競爭技術有何不同后，讓我們來探索一下它能做什么。

1. 卓越的像素間距

本質上，像素間距是像素密度的測量值，指的是一個像素的中心與相鄰像素的中心之間的距離。對于顯示設備（包括墻面顯示器和其他大尺寸顯示器），COB LED 技術的最大優勢之一正是像素間距的改進。像素間距越小，像素密度越高，因此分辨率越高。COB LED 顯示器可以提供最緊密的像素間距，這意味著分辨率高達 4K。

COB 技術提供的備受贊譽的像素間距改進在近距離使用顯示器時最為明顯，因?yàn)檩^小的像素間距和較高的像素密度會縮短觀看距離。這意味著觀看者可以站在顯示器附近，仍然可以舒適地觀看，而不會注意到單個像素。

2. 可靠性提高

與 LCD 相比，任何 LED 顯示屏都不太容易受到周圍環境和各種照明條件等問題的影響。屏幕設置完成后，可以在不同光照條件下使用，無需重新校準屏幕。

在 LED 顯示屏中，COB LED 技術的主要優勢在于其可靠性提高，包括防水、防塵和防撞功能。前面提到的焊接點減少將可能的故障點降到最低。這總體上意味著更好的熱性能、更方便的維護以及最終的安心。此外，將 LED 直接安裝在電路板上還可以提高防潮和防塵性能，因?yàn)楸砻媸艿侥陀玫耐该鳝h(huán)氧樹脂的保護。

根據定義防止固體物體、灰塵和水侵入的防護等級的侵入防護 (IP) 等級，COB 技術得分為 IP54，這對于 LED 顯示屏來說是一個很高的分?jǐn)?shù)（相比之下，SMD 得分僅為 IP20 或 IP30）。

3. 卓越的能源效率

總體而言，LED 技術比其替代品（包括 LCD 顯示器）更節能。同樣，LED 技術有助于降低顯示設備的日常運行成本。

COB LED 技術比 SMD 具有更高的能源效率。這對于未來數月和數年每天全天候使用的大尺寸顯示器的總運行成本而言非常重要。

4. 增強的觀看體驗

最后，COB LED 技術有可能提供更好的全方位觀看體驗。雖然將 LED 芯片直接連接到印刷電路板的過程使 COB LED 顯示器能夠提供更高的對比度，但采用倒裝芯片可提供更寬的視角（170 度）。

COB 技術還推動了 4K 分辨率。這對于用于需要詳細和復雜視覺效果的地方（例如研究機構、工程設施、建筑學?；蛎佬g(shù)學院）的大尺寸顯示器至關重要。

與 SMD 技術相比，COB LED 顯示器具有更高的對比度、更光滑的表面和更好的可靠性。COB LED 技術可以大大提高亮度和更深的黑色，非常適合在室內使用，因?yàn)槭覂?nèi)有充足的自然光，例如汽車展覽中心、建筑工作室、醫院和其他需要高分辨率圖像的地方。
